● 基本規格
 ■  全長調整式  …… 車高調整後也甚少令駕駛感起變化的全長調整式
 ■  複筒式構造  …… 可全面傳達路面資訊的單筒式
 ■  衰減力調整式 …… 線性變化的16段調整
 ■  塔頂套裝   …… 附送專用塔頂(部份車種使用原裝塔頂)

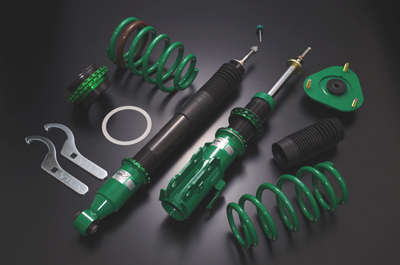

 ■  完整套裝   ……  4條彈弓 + 4條避震的避震套裝

● 13大特點
 1.  壓倒性的低價格 & 100%日本製造!          詳細解說>>
 2.  追求行街時舒適性的複筒式構造!           詳細解說>>
 3.  即使車高改變也不會影響駕駛感的全長調整式!     詳細解說>>
 4.  可設定適合自己的駕駛感的衰減力調整式!       詳細解說>>
 5.  對應可在車內控制衰減力的EDFC系列!          詳細解說>>
 6.  附送塔頂,安裝簡單!                詳細解說>>
 7.  高度耐久性及可靠性!                詳細解說>>
 8.  強力的防銹處理!                  詳細解說>>
 9.  高剛性的底托&外殼!                詳細解說>>
 10.  附送調整把手,有助流暢的車高調整!         詳細解說>>
 11.  不易劣化的彈弓!                  詳細解說>>
 12.  高性能避震機油!                  詳細解說>>
 13.  筒身可更換,回復全新狀態!             詳細解說>>


● 特點解說
1. 壓倒性的低價格 & 100%日本製造!
FLEX Z維持「STREET FLEX」的規格、品質水平,並採用了全新的生產平台而達至驚人的低價格(定價為78,000~108,000日圓)。當然,全部由日本TEIN橫濱工場生產。結集了TEIN技術的街車用全長調整式避震機,價錢更容易接受。


密封構造

■ 驚人低價格的新技術
為滿足客人追求的價格而反複檢討得出的答案,確立了新生產方式及開發了全新的生產平台。以往TEIN避震機全部採用可翻新的分解式設計,FLEX Z則採用了全新的「密封構造」。在此介紹部份TEIN橫濱工場的FLEX Z生產過程。

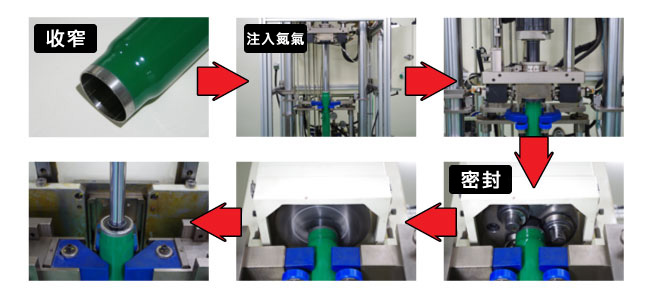

密封構造是將管材一端收窄管徑,注入機油及氮氣後,進行密封。採用這種新方式後,比起舊款的分解式可明顯縮短生產時間。

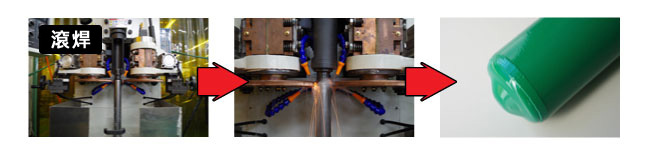

此外,各部份焊接引入了滾焊做法,追求更高效率的生產方式,從而大幅降低成本。

2. 追求行街時舒適性的複筒式構造!
以Inch-up & Low Down為前提的街車主要追求舒適感,採用了複筒式構造的避震機。

為了行駛凹凸不平的路面時仍能保持舒適感,需要充足的行程及低摩擦力,讓避震機流暢地活動。關於這一點,複筒式的油室及氣室不是直列配置,較易確保行程,加上注入氣壓低,達至低摩擦力。

避震機流暢地伸縮便能更易掌握路面的凹凸不平,帶來低速時緩和、高速時平坦而穩定的跑感。




複筒式透明模型

3. 即使車高改變也不會影響駕駛感的全長調整式!
避震機的外殼長度改變,並搭載了全長調整式的車高調整構造,令避震機的行程及彈弓的Preload維持不變也可調整車高。優點是車高改變後,駕駛感的變化甚少。不但車身降低與舒適感並存,即使Sporty行駛時設定範圍也廣泛起來。






外殼長度
長←→短


4. 可設定適合自己的駕駛感的衰減力調整式!
採用了獲好評的Needle Valve式16段伸/縮同時衰減力調整構造。扭動調整旋鈕便可令避震機的衰減力(硬度)1段1段地線性變化,可設定更適合自己的駕駛感、操控性。此外,控制機油流量的Needle Valve採用了好評的「ADVANCE NEEDLE」,充份確保衰減力的變化量。Sporty行駛時的操控特性變化,不但能配合乘車人數而調整出最佳的駕駛感,亦更易找到適合自己的設定。






5. 對應可在車內控制衰減力的EDFC系列!
安裝電動衰減力控制器EDFC系列後,安坐車內便可輕鬆地調整衰減力。取代衰減力調整旋扭而裝上專用摩打,迅速而正確地控制衰減力。
一般16段的衰減力調整可更細緻地分為32段、64段(64段只限EDFC ACTIVE / EDFC ACTIVE PRO)進行控制,採用「ADVANCE NEEDLE」後更可大幅增加衰減力的變化度,可徹底發揮其性能。

此外,EDFC ACTIVE / EDFC ACTIVE PRO更可配合G或速度等行車狀況而自動控制衰減力。至今從沒感受過、體會極之流暢而平穩的跑感。(部份車種不適用EDFC系列)



EDFC ACTIVE PRO   EDFC ACTIVE

EDFC II   摩打


6. 附送塔頂,安裝簡單!
附送為各車種專用設計的塔頂。配合車種而採用強化像膠塔頂或波子塔頂。前側支柱式的波子塔頂附設Camber調整功能。
(部份車種須使用原裝塔頂。)



強化像膠塔頂
(支柱式用)

  波子塔頂
(支柱式用)

7. 高度耐久性及可靠性!
累積長年研究的結果而採用了最佳形狀及材質的塵冚。透過流暢伸縮及高度耐久性,能有效地防止活塞軸刮花或異物入侵避震機內部。
(部份車種須使用原裝塵冚。)




塵冚

此外,避震機的裝組在設備接近手術室的無塵室內進行。透過控制室內壓力,防止異物或塵埃入侵。技師亦使用AIR WASHER清除身上的塵埃後才進入室內,務求在徹底乾淨的環境下進行裝組程序,提高精度和可靠性。


無塵室

8. 強力的防銹處理!
塔頂及底托採用了鮮艷的TEIN綠色粉體塗裝處理。粉體塗裝擁有優良的披膜強度及耐久性,不使用有機溶劑的低污染塗裝技術。
底層施以鋼珠撞擊處理,並採用防銹顏料進行已取得專利的2 COAT 1 BAKE粉體塗裝,藉此獲得更高耐用性和防蝕性。(專利編號:4347712)




粉體塗裝

此外,外殼是由TEIN開發,施以特殊表面處理「ZT COAT」,可防止被碎石飛濺而造成的塗裝剝落,擁有更佳的防銹性能。在降雪地區或沿岸地區使用也能令客人滿足的產品。


ZT COAT


9. 高剛性的底托&外殼!
支柱式的底托採用充足的板厚及最合適的肋骨形狀,確保剛性十足。底托鎖之間的固定位採用凸緣形狀來增大接觸面,加上Conical Spring Washer鎖緊,能有效防止前側支柱式常見的底托鎖鬆脫。
當然,迫力喉及ABS Sensor線的托座是按車種的專用形狀,令安裝工序更流暢。



高剛性底托

  凸緣形狀 +
彈弓墊圈

此外,外殼質料採用具有高強度的STKM13C。堅硬的高剛性外殼能帶來一流的轉向感和安全感十足的跑感。


高強度外殼

10. 附送調整把手,有助流暢的車高調整!
採用了鋁鍛造彈弓座,並低摩擦、硬樹脂製的推力墊圈。這零件能有效地減輕調整Preload時與彈弓的摩擦。

外殼施以特殊表面處理的「ZT COAT」是摩擦力極低、氟素樹脂系的保護劑,透過社內工程鞏固地烙在表面。具有高度防蝕性能及潤滑性,即使長期使用,調整車高時仍能流暢地扭動。

附送調整車高用的專用把手。徹底採用追求易用的形狀。設有可接駁搖柄及轉矩扳手的插入孔12.7mm (1/2吋),需要高扭力鎖緊時也應付得來。





車高調整把手

11. 不易劣化的彈弓!
彈弓的素材採用SAE9254(拉扯強度200kgf/mm2以上),並進行冷間成形,確保優良的耐衰性及卓越的品質穩定性。
施以不易剝落、耐用性優良的粉體塗裝,確保高度防銹性能。在任何條件下都可放心使用的高品質彈弓。

此外,採用配合各車種的最佳彈弓形狀(筆直型、樽型等)。確保充足的車高調整範圍及增加有效行程,對駕駛感的要求嚴謹。




筆直型        樽型

12. 高性能避震機油!
專用的高性能機油是由低溫到高溫均擁有穩定的黏度特性,在各種狀況下都能維持流暢的伸縮和正確的衰減力。優良的消泡性而不易出現Cavitation(氣穴現象),抗熱性高,能應付激烈的Sporty行駛。加上不易老化,經過長時間仍能維持高性能。




13. 筒身可更換,回復全新狀態!
FLEX Z對售後服務也絕不妥協。採用了密封構造的FLEX Z不可分解進行Overhaul,取而代之設有全新的「筒身更換服務」。

■ 筒身更換服務
  ○筒身價錢由12,000日圓起~
  ○舊有的避震機筒毋須送回維修中心

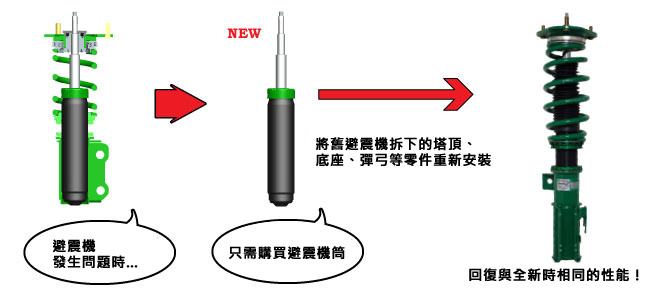

 如圖中所見,筒身更換服務是將舊避震機的塔頂、底座、彈弓等拆下,只需購買新的避震機筒並更換,便可回復全新狀態的服務。以往的Overhaul做法是將使用中的避震機從車輛上臨時拆下,直至Overhaul程序完成後再重新安裝到車輛上,所以會出現以下缺點:

   ○需要臨時替換的避震機
  ○需要2次從車輛上裝拆
  ○車輛留在升降台上,無法使用


 若是筒身更換服務,只需事前購買更換用的避震機筒,從車輛上只需1次裝拆便完成,非常有效率。

■ 可按指定的衰減力和行程量訂購!
可能大家會疑惑:採用了密封構造而無法分解的FLEX Z應該沒有「按指定的衰減力而更改仕樣」、「更改行程量」等服務吧。 不過,TEIN的筒身更換服務卻將這一點變成可能。
只要訂購時預先指定想要的衰減力和行程量,便可製作客人獨有的特別避震機。
由於舊有的避震機毋須送回維修中心,例如「為更改設定而預先準備多款不同仕樣的避震機筒」也可增添玩車樂趣。
如此充實的售後服務也是「Made in橫濱」的TEIN才做得到。
